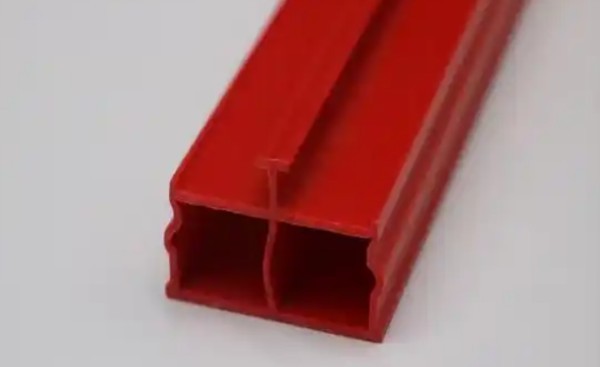

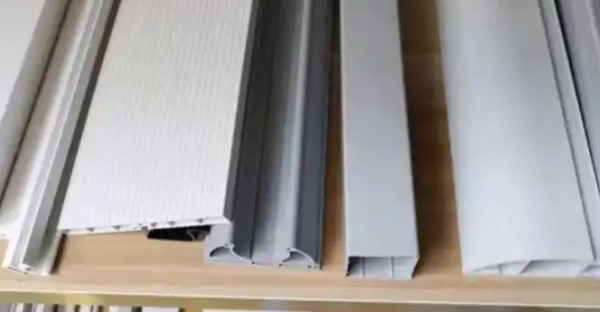

Niestandardowe profile wytłaczane wymagają precyzyjnego-oprzyrządowania, ponieważ dokładność matrycy bezpośrednio określa tolerancje wymiarowe, jakość powierzchni i spójność produkcji. W przeciwieństwie do standardowych profili, które wykorzystują standardowe matryce, niestandardowe profile wymagają matryc obrobionych specjalnie dla każdej unikalnej geometrii. Matryca, która odbiega nawet o 0,1 mm, może zwielokrotnić się, powodując znaczące błędy wymiarowe na tysiącach stóp wytłaczanego produktu, wpływając na dopasowanie, funkcjonalność i montaż.
Dlaczego precyzja oprzyrządowania ma znaczenie w przypadku niestandardowych profili
Związek między precyzją matrycy a jakością wytłaczania opiera się na podstawowej zasadzie: wytłaczany profil nigdy nie będzie dokładniejszy niż matryca, która go kształtuje. Kiedy stopiony materiał przechodzi przez matrycę wytłaczającą w temperaturach przekraczających 900 stopni F w przypadku aluminium lub 400 stopni F w przypadku tworzyw sztucznych, wszelkie niedoskonałości geometrii matrycy przekładają się bezpośrednio na produkt końcowy.
Standardowe tolerancje branżowe dla wytłaczanych tworzyw sztucznych zazwyczaj wahają się od ± 0,062 cala dla podstawowych wymiarów. Jednakże profile niestandardowe często wymagają węższych tolerancji od ±0,010 do ±0,031 cala, w zależności od zastosowania. Osiągnięcie tych tolerancji wymaga obróbki matryc z dokładnością do 0,001 cala od specyfikacji. Forma musi również uwzględniać zachowanie materiału podczas chłodzenia, ponieważ tworzywa termoplastyczne mogą kurczyć się o 1-3% w zależności od rodzaju polimeru, podczas gdy aluminium kurczy się o około 0,5-1,5%.
Źle obrobiona matryca powoduje kaskadowe problemy z jakością. Badania wad wyciskania pokazują, że niewłaściwa geometria matrycy jest przyczyną około 40-60% niezgodności wymiarowych w wytłaczanych profilach. Kiedy tolerancje matryc przekraczają ± 0,005 cala, producenci zgłaszają wzrost liczby defektów o 15–25%, co prowadzi do wyższych wskaźników złomowania i kosztów przeróbek, które mogą pochłonąć 10–30% wartości produkcji.
Cztery warstwy precyzji
Zrozumienie wymagań dotyczących narzędzi wymaga zbadania czterech wzajemnie powiązanych warstw precyzji, które opierają się na sobie:
Warstwa 1: Dokładność geometrii matrycy
Geometria matrycy stanowi podstawę wszelkiej jakości wytłaczania. Matryca musi odwzorowywać pożądany kształt profilu z wyjątkową dokładnością, biorąc pod uwagę charakterystykę płynięcia metalu i zachowanie materiału. W przypadku profili aluminiowych matryce są zwykle wykonane ze stali narzędziowej H13 i obrabiane przy użyciu sprzętu CNC o tolerancji do ± 0,0005 cala.
Złożone profile z wieloma pustymi przestrzeniami lub cienkimi ściankami wymagają jeszcze bardziej rygorystycznych specyfikacji matryc. Wydrążona matryca wytwarzająca profil z trzema wewnętrznymi pustymi przestrzeniami może wymagać precyzji obróbki wynoszącej ± 0,0003 cala, aby zapewnić prawidłowe utworzenie linii spawu i jednolitą grubość ścianki. Matryce do prostych profili pełnych mogą pracować z nieco luźniejszymi tolerancjami ± 0,001 cala, ale nadal wymagają precyzji przekraczającej większość ogólnych operacji obróbki.
Średnica okręgu opisującego - najmniejszy okrąg, który całkowicie otacza przekrój poprzeczny profilu-- znacząco wpływa na złożoność i koszt matrycy. Profile z matrycami CCD w zakresie 1-10 cali reprezentują standardową złożoność, natomiast profile przekraczające 10 cali wymagają specjalistycznego sprzętu i mogą zwiększyć koszty matrycy o 50-200%.
Warstwa 2: Kontrola równowagi przepływu
Przepływ materiału przez matrycę określa, czy wytłaczany profil jest prosty, skręcony czy wypaczony. Precyzyjne oprzyrządowanie musi uwzględniać funkcje równoważenia przepływu, które zapewniają jednolitą prędkość w całym- przekroju profilu. Staje się to szczególnie istotne w przypadku profili asymetrycznych lub o różnej grubości ścianek.
Matryce osiągają równowagę przepływu dzięki dokładnie obliczonym długościom łożysk - prostemu przekrojowi na wyjściu matrycy, gdzie materiał styka się z powierzchnią matrycy. Grubsze sekcje profilu wymagają dłuższych łożysk, aby spowolnić przepływ materiału i dopasować prędkość cieńszych sekcji do krótszych łożysk. Ta równowaga zapobiega szybszemu przepływowi jednej sekcji od drugiej, co powoduje defekty skręcania, które mogą osiągnąć 0,5 stopnia na stopę bez odpowiedniej konstrukcji matrycy.
Zaawansowane konstrukcje matryc mogą zawierać regulowane dławiki lub elementy ograniczające, które umożliwiają precyzyjne-dostrojenie rozkładu przepływu podczas prób produkcyjnych. Korekty te stają się niezbędne w przypadku przełączania pomiędzy różnymi stopami lub pracy przy różnych prędkościach wytłaczania, ponieważ charakterystyka przepływu zmienia się znacząco w zależności od właściwości materiału i warunków procesu.
Warstwa 3: Integracja zarządzania temperaturą
Jednolitość temperatury na matrycy bezpośrednio wpływa na spójność wymiarową i jakość powierzchni. Precyzyjne matryce zawierają funkcje zarządzania temperaturą, w tym strategicznie rozmieszczone kanały chłodzące i strefy kontroli temperatury, które utrzymują równomierny rozkład ciepła w zakresie ± 10 stopni F w całym korpusie matrycy.
Nierówne temperatury matrycy powodują zróżnicowane szybkości chłodzenia, które powodują wypaczenia, naprężenia wewnętrzne i różnice wymiarowe. Gradient temperatury tak mały jak 25 stopni F na powierzchni matrycy może spowodować wygięcie do 0,125 cala na długości 12 stóp w profilach aluminiowych. Wytłoczki z tworzyw sztucznych charakteryzują się jeszcze większą wrażliwością termiczną, a wahania temperatury wynoszące 15–20 stopni F powodują widoczne defekty powierzchni i przesunięcia wymiarowe.
Nowoczesne matryce precyzyjne często są wyposażone w konforemne kanały chłodzące utworzone dzięki zaawansowanym technikom produkcyjnym. Kanały te odpowiadają złożonym konturom geometrii matrycy, zapewniając bardziej równomierne chłodzenie niż tradycyjne,-wywiercone kanały. Ulepszona kontrola termiczna zmniejsza wahania czasu cyklu o 15-20%, poprawiając jednocześnie spójność wymiarową o około 30%.
Warstwa 4: Inżynieria wykończenia powierzchni
Jakość powierzchni matrycy wpływa zarówno na wygląd, jak i funkcjonalność wytłaczanych profili. Precyzyjne oprzyrządowanie wymaga lustrzanie-gładkich powierzchni matrycy o chropowatości powierzchni poniżej Ra 16 mikrocali w przypadku wytłoczek z tworzyw sztucznych i Ra 32 mikrocale w przypadku aluminium. Niedoskonałości powierzchni tak małe jak 0,0005 cala mogą powodować defekty liniowe - linii matrycy, które rozciągają się na całej długości wytłaczanego profilu i pogarszają zarówno estetykę, jak i wydajność.
Wykończenie powierzchni staje się szczególnie istotne w obszarze łożyska matrycy, gdzie materiał styka się ostatecznie przed wyjściem. Wszelkie zadrapania, ślady narzędzi lub zanieczyszczenia w tym obszarze przenoszą się bezpośrednio na wytłaczaną powierzchnię przy prędkościach produkcyjnych sięgających 30-200 stóp na minutę. Pojedyncza wada linii matrycy może sprawić, że cała seria produkcyjna będzie bezużyteczna w zastosowaniach wymagających nieskazitelnych powierzchni, takich jak elementy architektoniczne lub elementy urządzeń medycznych.
Osiągnięcie optymalnego wykończenia powierzchni wymaga specjalistycznych operacji polerowania, które mogą wydłużyć czas produkcji matrycy o 8–15 godzin. Jednak ta inwestycja zapobiega defektom powierzchni, które mogłyby kosztować 100–300 razy więcej w przypadku odrzuconego produktu i straconego czasu produkcji.
Konsekwencje kosztowe precyzji oprzyrządowania
Ekonomika precyzyjnych narzędzi polega na zrównoważeniu początkowych kosztów matrycy z długoterminową-wydajnością produkcji i wynikami jakościowymi. Aktualne dane rynkowe pokazują, że koszty matryc dla niestandardowych profili wytłaczanych wahają się od 400 do 7000 dolarów, w zależności od wymagań dotyczących złożoności i rozmiaru.
Proste matryce z litego materiału do wytłaczania aluminium wynoszą średnio 750–1500 USD, a czas realizacji produkcji wynosi 2–3 tygodnie. Puste matryce wymagające trzpieni i wielu komponentów kosztują 1500–3000 dolarów, a ich produkcja zajmuje 3–4 tygodnie. Bardzo złożone matryce z wieloma pustymi przestrzeniami i wąskimi wymaganiami dotyczącymi tolerancji mogą osiągnąć kwotę 4000–5000 USD, a czas budowy wydłuża się do 10 tygodni.
W przypadku wytłaczarek z tworzyw sztucznych koszty oprzyrządowania kształtują się podobnie, ale z nieco innymi punktami cenowymi. Ceny standardowych matryc profilowych wahają się od 500-2000 dolarów, podczas gdy skomplikowane matryce do współ-wytłaczania lub matryce o wielu twardościach mogą przekroczyć 3000 dolarów. Inwestycja w precyzyjne narzędzia zwraca się w postaci zmniejszonej ilości złomów, mniejszej liczby opóźnień w produkcji i lepszej spójności części.
Dane produkcyjne wskazują, że precyzyjnie-obrobione matryce, eksploatowane zgodnie z odpowiednimi specyfikacjami, zazwyczaj osiągają wydajność przy pierwszym przejściu wynoszącą 99,5-99,9%-. Matryce o standardowej tolerancji często wytwarzają o 15–25% wyższy odsetek złomu, co przekłada się na odpady o wartości 5 000–25 000 USD na 100 000 stóp liniowych produkcji, w zależności od kosztów materiałów i złożoności profilu.
Krytyczne relacje tolerancji
Zrozumienie interakcji różnych typów tolerancji pomaga producentom określić odpowiednie poziomy precyzji dla niestandardowych profili. Jakość wytłaczania reguluje sześć głównych kategorii tolerancji:
Tolerancje wymiarowekontrolować rozmiar i kształt-przekroju poprzecznego. Standardowe tolerancje zazwyczaj wynoszą ±0,008 cala na cal wymiaru, podczas gdy wymagania dotyczące precyzji mogą zostać zaostrzone do ±0,004 cala na cal. Tolerancje te łączą się w różnych wymiarach, więc profile z wieloma krytycznymi cechami wymagają dokładnej analizy zestawienia tolerancji.
Tolerancje grubości ściankizazwyczaj działają w zakresie ±10% grubości nominalnej w przypadku prac standardowych, dokręcanie do ±5% w przypadku zastosowań precyzyjnych. Stała grubość ścianki ma kluczowe znaczenie dla obliczeń wytrzymałościowych i dopasowania zespołu, szczególnie w zastosowaniach konstrukcyjnych, gdzie rozkład obciążenia zależy od równomiernego rozkładu materiału.
Tolerancje prostoliniowościokreśl, jak bardzo profil może odbiegać od idealnie prostej linii na swojej długości. Standardowe specyfikacje dopuszczają 0,0125 cala na stopę, podczas gdy prace precyzyjne mogą wymagać 0,005 cala na stopę lub mniej. Prostoliniowość okazuje się szczególnie trudna w przypadku długich profili lub profili asymetrycznych, które w naturalny sposób chcą się wyginać lub skręcać.
Tolerancje kątowekontrolować dokładność narożników i kątów w-przekroju profilu. Standardowe specyfikacje dopuszczają ±2-3 stopnie, podczas gdy zastosowania precyzyjne mogą wymagać ±0,5-1 stopnia. Dokładność kątowa staje się krytyczna, gdy profile muszą łączyć się z innymi komponentami lub gdy wiele profili łączy się w większe zespoły.
Tolerancje skrętuzazwyczaj określa się standardowo wartość 0,5 stopnia na stopę, w przypadku zastosowań precyzyjnych wymagających wartości 0,25 stopnia na stopę lub więcej. Kontrola skrętu zależy w dużej mierze od właściwej konstrukcji matrycy i równomiernego chłodzenia, co sprawia, że jest to jedna z trudniejszych do osiągnięcia tolerancji.
Tolerancje płaskościna powierzchniach profili zwykle przebiegają ± 0,004 cala na cal szerokości. Płaskość staje się szczególnie ważna w przypadku profili, które muszą uszczelniać inne powierzchnie lub zachować jakość optyczną w zastosowaniach architektonicznych.
Czynniki materiałowe w projektowaniu narzędzi
Różne materiały stawiają różne wymagania dotyczące precyzji oprzyrządowania ze względu na ich unikalne właściwości płynięcia i skurczu. Zrozumienie tych-specyficznych wymagań materiałowych pomaga producentom projektować matryce, które zapewniają spójne wyniki w przypadku niestandardowych profili wytłaczanych.
Stopy aluminiumreprezentują najpopularniejsze materiały do wytłaczania, przy czym stopy 6063 i 6061 dominują w produkcji profili na zamówienie. Stop 6063 łatwiej przepływa przez matryce, co pozwala na węższe tolerancje i bardziej skomplikowane kształty przy niższych kosztach oprzyrządowania. Twardsze stopy, takie jak 6061 i 7075, są odporne na płynięcie i wymagają solidniejszych matryc z większymi łożyskami i zwiększoną wytrzymałością na ciśnienie.
Współczynnik rozszerzalności cieplnej aluminium wynoszący około 13 mikro cali na cal na stopień Fahrenheita oznacza, że matryce muszą uwzględniać znaczne zmiany wielkości podczas procesu wytłaczania. Profil nagrzany do 900 stopni F skurczy się w przybliżeniu o 0,012 cala na cal podczas chłodzenia do temperatury pokojowej, co wymaga obróbki matryc nadwymiarowych dokładnie o tę wielkość.
Materiały termoplastycznewykazują większą zmienność skurczu niż aluminium, wahającą się od 0,3% w przypadku sztywnego PVC do 3% w przypadku niektórych preparatów polietylenowych. Ta zmienność sprawia, że wybór materiału ma kluczowe znaczenie podczas projektowania matrycy, ponieważ matryce zoptymalizowane dla jednego materiału mogą dawać niedopuszczalne wyniki w przypadku innego polimeru.
Sztywne tworzywa sztuczne, takie jak PCV, poliwęglan i ABS, charakteryzują się mniejszymi tolerancjami niż materiały elastyczne, takie jak TPE lub poliuretan. Elastyczne receptury mogą wykazywać zmienność wymiarową wynoszącą 5–15% w zależności od warunków chłodzenia i konsystencji partii materiału, co czyni je trudnymi do zastosowań wymagających precyzyjnych wymiarów.
Zastosowania współwytłaczania-łączące wiele materiałów w jednym profilu wymagają wyjątkowej precyzji matrycy. Matryca musi jednocześnie kontrolować natężenie przepływu i temperaturę różnych materiałów, zapewniając odpowiednią przyczepność przy jednoczesnym zachowaniu dokładności wymiarowej. Matryce do współ-wytłaczania kosztują zazwyczaj 40-80% więcej niż matryce wykonane z jednego materiału ze względu na ich większą złożoność.
Typowe wady spowodowane złym oprzyrządowaniem
Nieodpowiednia precyzja narzędzi powoduje powstawanie przewidywalnych wzorców defektów, które pogarszają jakość produktu i zwiększają koszty produkcji. Zrozumienie tych wad pomaga producentom docenić wartość inwestycji w precyzyjne narzędzia.
Umrzeć puchnącowystępuje, gdy wytłaczany materiał rozszerza się o 10-50% poza wymiary matrycy w miarę zmniejszania się naprężeń wewnętrznych po wyjściu z matrycy. Chociaż pewne pęcznienie jest nieuniknione, nadmierne pęcznienie wskazuje na niewłaściwą konstrukcję matrycy lub niewłaściwe warunki przetwarzania. Precyzyjne matryce zawierają funkcje kompensacji pęcznienia, które wstępnie kurczą otwór matrycy, aby uwzględnić rozszerzanie się materiału.
Wady powierzchniw tym linie matrycy, zadrapania i ślady chropowatości bezpośrednio wpływające na jakość powierzchni matrycy. Linie matrycy pojawiają się jako równoległe prążki biegnące wzdłuż wytłaczanego profilu, spowodowane zadrapaniami lub niedoskonałościami w obszarze styku matrycy. Wady te wymagają przeróbki lub wymiany matrycy, co kosztuje 500–2000 USD i powoduje przestoje w produkcji trwające średnio 2–5 dni.
Wypaczanie i skręcaniewynikają z-nierównomiernego chłodzenia lub niezrównoważonego przepływu materiału przez matrycę. Skręcone profile mogą odbiegać od 2-5 stopni na długości 3 stóp, co czyni je bezużytecznymi w zastosowaniach wymagających profili prostych. Wypaczenie powoduje zginanie, które może przekroczyć 0,5 cala na tej samej długości, powodując problemy montażowe i straty materiału.
Niespójności wymiarowemanifestować się jako różnice w wielkości wzdłuż długości wytłaczania lub różnice między partiami. Różnice te zazwyczaj wynikają ze zużycia matrycy, wahań temperatury lub nieodpowiedniej konstrukcji matrycy. Dane produkcyjne pokazują, że zmienność wymiarowa wzrasta o 30–50%, gdy zużycie matrycy przekracza progi krytyczne.
Linie spawalniczew profilach pustych tworzą słabe punkty, w których przepływ materiału rozdziela się i łączy w matrycy. Zła konstrukcja matrycy powoduje powstawanie widocznych linii spawów o wytrzymałości zmniejszonej o 20–40% w porównaniu z materiałem podstawowym. Precyzyjne matryce minimalizują widoczność linii spawania i utratę wytrzymałości dzięki zoptymalizowanej geometrii portu i równoważeniu przepływu.
Wybór odpowiedniego partnera narzędziowego
Skuteczne wytłaczanie profili niestandardowych zależy w dużej mierze od współpracy z producentami matryc, którzy rozumieją wymagania dotyczące precyzji i posiadają odpowiednie możliwości produkcyjne. Skutecznych dostawców narzędzi od dostawców marginalnych odróżnia kilka czynników.
Ekspertyza projektowaodróżnia kompetentnych twórców matryc od wyjątkowych. Najlepsi dostawcy zatrudniają inżynierów, którzy rozumieją symulację przepływu materiałów, analizę elementów skończonych i dziesiątki lat praktycznego doświadczenia. Aktywnie identyfikują potencjalne problemy na etapie projektowania, zamiast odkrywać je podczas prób produkcyjnych.
Możliwości produkcyjnemusi odpowiadać wymaganiom projektu. Precyzyjna produkcja matryc wymaga centrów obróbczych CNC o dokładności 0,0005 cala, sprzętu do obróbki elektroerozyjnej w przypadku złożonych geometrii oraz precyzyjnego szlifowania w przypadku wykończeń powierzchni poniżej 16 mikro cali. Dostawcy powinni utrzymywać certyfikat ISO 9001 wykazujący spójne systemy zarządzania jakością.
Procedury testowania i walidacjiprzed użyciem w produkcji upewnij się, że matryce spełniają specyfikacje. Renomowani dostawcy dostarczają próbki wytłoczek o długości 20–30 stóp z każdą matrycą, umożliwiając klientom weryfikację wymiarów i jakości powierzchni przed przystąpieniem do pełnej serii produkcyjnej. Raporty z inspekcji pierwszego artykułu powinny dokumentować wszystkie wymiary krytyczne wraz ze zmierzonymi wartościami i statusem pozytywny/negatywny.
Wsparcie po-dostawieodróżnia partnerów długoterminowych-od dostawców transakcyjnych. Matryce mogą wymagać regulacji lub modyfikacji w miarę zmiany warunków produkcji lub wprowadzenia nowych materiałów. Najlepsi dostawcy narzędzi zapewniają usługi konserwacji matryc, optymalizację wymiarów i rozwiązywanie problemów technicznych przez cały okres użytkowania matrycy.
Rozważania dotyczące integracji procesów
Precyzyjne oprzyrządowanie stanowi tylko jeden element udanej produkcji metodą wytłaczania na zamówienie. Aby zapewnić spójne wyniki, matryca musi płynnie integrować się z procesami poprzedzającymi i końcowymi.
Przygotowanie materiałuwpływa na wydajność matrycy i jakość produktu. Kęsy aluminiowe muszą przed wytłaczaniem osiągnąć jednakową temperaturę w zakresie ± 10 stopni F w całej swojej masie. Nie{3}}równomierne ogrzewanie powoduje zmiany przepływu, które przezwyciężają nawet najlepszą konstrukcję matrycy. Tworzywa sztuczne wymagają odpowiedniego suszenia, aby usunąć wilgoć powodującą wady powierzchni i niestabilność wymiarową.
Optymalizacja prędkości wytłaczaniarównoważy produktywność z wymaganiami jakościowymi. Wyższe prędkości zwiększają przepustowość, ale wytwarzają więcej ciepła i naprężeń w matrycy. Większość zastosowań precyzyjnych pracuje przy 30–70% maksymalnej wydajności prasy, aby zachować kontrolę temperatury i spójność wymiarową. W przypadku zmiany materiałów lub warunków produkcji może być konieczna regulacja prędkości.
Projekt układu chłodzeniawpływa na dokładność wymiarową w równym stopniu, jak na precyzję matrycy. Systemy chłodzenia muszą zapewniać równomierne chłodzenie w całym przekroju-profilu, zapobiegając różnicowemu skurczowi powodującemu wypaczenie. Chłodzenie wodą zapewnia szybsze cykle, ale wymaga precyzyjnej kontroli temperatury. Chłodzenie powietrzem zapewnia łagodniejsze warunki dla złożonych profili podatnych na odkształcenia.
Operacje rozciągającełagodzą naprężenia wewnętrzne i poprawiają prostoliniowość wielu profili wytłaczanych. Właściwe techniki rozciągania mogą zmniejszyć wygięcie i skręcenie o 60-80%, ale nadmierne rozciąganie grozi zmianami wymiarów lub oznakowaniem powierzchni. Sprzęt do rozciągania musi wywierać równomierne napięcie na całej szerokości profilu, aby uniknąć wprowadzenia nowych zniekształceń.
Przyszłe trendy w narzędziach precyzyjnych
Pojawiające się technologie w dalszym ciągu zwiększają możliwości i ekonomikę precyzyjnych narzędzi do wytłaczania. Szereg nowych rozwiązań obiecuje zmianę kształtu produkcji profili na zamówienie w ciągu następnej dekady.
Produkcja przyrostowaumożliwia uzyskanie funkcji matrycy, które wcześniej były niemożliwe przy konwencjonalnej obróbce. Selektywne stapianie laserowe tworzy matryce ze zintegrowanymi konformalnymi kanałami chłodzącymi, które mają złożoną geometrię, poprawiając jednorodność temperatury o 25–40%. Podczas gdy obecna technologia ogranicza matryce addytywne do mniejszych profili, ciągły rozwój ma na celu zwiększenie możliwości rozmiaru.
Oprogramowanie do symulacji procesówewoluowała od narzędzi badawczych do gotowych-aplikacji produkcyjnych. Nowoczesne pakiety do symulacji przepływu przewidują zachowanie materiału, identyfikują potencjalne defekty i optymalizują projekty matryc, zanim jakikolwiek metal zostanie przecięty. Firmy korzystające z symulacji zgłaszają 30-50% redukcję liczby iteracji prób matrycy i poprawę współczynnika sukcesu za pierwszym razem o 15–25%.
Sztuczna inteligencjaaplikacje analizują dane produkcyjne, aby przewidzieć zużycie matryc, zoptymalizować parametry przetwarzania i zidentyfikować trendy jakościowe, zanim wygenerują złom. Wczesne wdrożenia obiecują skrócenie-przestojów związanych z jakością o 20–35% przy jednoczesnym wydłużeniu żywotności matrycy dzięki skróceniu czasu konserwacji.
Zaawansowane powłokioferują potencjał poprawy trwałości matrycy i zmniejszenia tarcia, chociaż praktyczne zastosowania pozostają ograniczone. Powłoki węglowe-podobne do diamentu i inne metody obróbki powierzchni okazują się obiecujące w testach laboratoryjnych, ale wymagają dodatkowego rozwoju, zanim powszechne komercyjne zastosowanie stanie się ekonomicznie opłacalne.
Podejmowanie decyzji o inwestycji w oprzyrządowanie
Ocena inwestycji w narzędzia precyzyjne wymaga zrozumienia zarówno bezpośrednich kosztów, jak i-tworzenia długoterminowej wartości. Podejmowaniem decyzji dotyczących projektów profili niestandardowych powinno kierować się kilka czynników.
Wielkość produkcjisilnie wpływa na ekonomikę narzędzi. Zastosowania wysoko-obsługujące 100000+ stóp liniowych rocznie uzasadniają inwestycje w narzędzia o większej precyzji, ponieważ poprawa jakości i zmniejszony odsetek złomów rozkładają się na wiele części. Projekty o mniejszej-wielkości poniżej 3000 metrów mogą wymagać dokładnej analizy kosztów-korzyści przed wyborem ultra-precyzyjnych matryc.
Krytyczność aplikacjiokreśla dopuszczalne zakresy tolerancji i standardy jakości powierzchni. Komponenty konstrukcyjne do zastosowań lotniczych wymagają węższych tolerancji niż ogólne profile przemysłowe. Elementy urządzeń medycznych wymagają nieskazitelnych powierzchni i potwierdzonej spójności wymiarowej. Dopasowanie precyzji narzędzi do wymagań aplikacji zapobiega zarówno nadmiernym-wydatkom na niepotrzebną dokładność, jak i niedostatecznym-inwestycjom w funkcje o krytycznym znaczeniu dla jakości.
Konkurencyjne pozycjonowaniemoże zależeć od możliwości narzędziowych. Producenci, którzy są w stanie zapewnić węższe tolerancje lub wyższą jakość powierzchni, zdobywają- segmenty rynku o wyższej wartości i osiągają wyższe ceny. Inwestycje w narzędzia precyzyjne, które umożliwiają wejście na wyspecjalizowane rynki, często generują zwrot przekraczający 200-400% w ciągu 3-5 lat dzięki poprawionym marżom.
Długoterminowe-partnerstwaz dostawcami narzędzi i partnerami zajmującymi się wytłaczaniem często dają lepsze wyniki niż relacje transakcyjne. Dostawcy zaznajomieni z konkretnymi zastosowaniami mogą skuteczniej optymalizować matryce i szybciej rozwiązywać problemy. Amortyzacja matrycy w wielu projektach zmniejsza-koszty części, jednocześnie budując wiedzę o procesach, która poprawia jakość i wydajność.
Często zadawane pytania
Co powoduje, że koszty matryc różnią się tak drastycznie w poszczególnych projektach?
Złożoność matrycy powoduje większość wahań kosztów. Proste, solidne matryce obrabiające pojedynczy, ciągły kształt wynoszą średnio 750–1500 USD, a ich zbudowanie zajmuje 2–3 tygodnie. Złożone puste matryce z wieloma pustymi przestrzeniami, cienkimi ściankami lub elementami asymetrycznymi wymagają dodatkowych komponentów, w tym trzpieni, podkładek i specjalistycznego oprzyrządowania, co może podnieść koszty do 4 000–7 000 USD, a czas budowy wydłuża się do 10 tygodni. Rozmiar wpływa również na koszt, przy czym większe matryce wymagają większych półfabrykatów stalowych i dłuższego czasu obróbki.
Jak wąskie mogą być tolerancje w przypadku profili niestandardowych?
Standardowe tolerancje branżowe wynoszą ±0,008 cala na cal wymiaru w przypadku aluminium i ±0,062 cala w przypadku tworzyw sztucznych. Precyzyjne wytłaczanie może osiągnąć ±0,004 cala na cal lub mniej przy odpowiednim oprzyrządowaniu i kontroli procesu, chociaż koszty zwiększają się o 25-50% w przypadku bardziej rygorystycznych specyfikacji. Powyżej tych poziomów operacje obróbki wtórnej często okazują się bardziej ekonomiczne niż próby osiągnięcia bardzo wąskich tolerancji bezpośrednio w procesie wytłaczania.
Jaka jest typowa żywotność matrycy do precyzyjnego wytłaczania?
Aluminiowe matryce do wytłaczania zazwyczaj wytwarzają od 500 000 do 2 000 000 stóp liniowych, zanim wymagają wymiany, w zależności od złożoności profilu i twardości stopu. Matryce do wytłaczania tworzyw sztucznych wytrzymują dłużej, często przekraczając 5 000 000 stóp liniowych w przypadku prostych profili z-materiałów nieściernych. Regularna konserwacja, w tym czyszczenie, polerowanie i kontrola wymiarowa, może wydłużyć żywotność matrycy o 30-50%. Zużycie matrycy przyspiesza podczas obróbki materiałów ściernych lub pracy w nadmiernych temperaturach.
Czy istniejące matryce można modyfikować w celu zaostrzenia tolerancji?
Modyfikacje matryc mogą w wielu przypadkach poprawić tolerancje, chociaż sukces zależy od konkretnych wymagań i istniejącego stanu matrycy. Typowe modyfikacje obejmują regulację długości łożyska, zmiany równoważenia przepływu i odnawianie powierzchni w celu wyeliminowania linii matrycy. Jednakże podstawowe zmiany geometrii wymagające znacznego usunięcia materiału lub dodania skomplikowanych cech często kosztują 60–80% nowej matrycy, a jednocześnie dają gorsze wyniki. Konsultacje projektowe pomagają określić, czy modyfikacja lub wymiana ma większy sens ekonomiczny.
Precyzyjne oprzyrządowanie stanowi podstawę udanego wytłaczania profili niestandardowych, bezpośrednio określając jakość produktu, spójność wymiarową i ekonomikę produkcji. Zrozumienie czterech precyzyjnych warstw - geometrii matrycy, bilansu przepływu, zarządzania termicznego i inżynierii powierzchni - pomaga producentom podejmować świadome decyzje dotyczące inwestycji w oprzyrządowanie. Chociaż matryce precyzyjne kosztują 20-60% więcej niż standardowe narzędzia, zapewniają wartość dzięki zmniejszonej liczbie złomów, zwiększonej wydajności-przy pierwszym przejściu i możliwości obsługi segmentów rynku o wyższej-wartości, wymagających bardziej rygorystycznych specyfikacji. W miarę postępu technologii produkcyjnej dzięki oprogramowaniu symulacyjnemu, wytwarzaniu przyrostowemu i optymalizacji procesów opartej na sztucznej inteligencji, precyzja i ekonomika niestandardowych narzędzi do wytłaczania będą stale się poprawiać, umożliwiając jeszcze bardziej wyrafinowane projekty profili i węższe tolerancje w różnych zastosowaniach.
