Technologia wytłaczania pojedynczego śruby
Struktura geometryczna, przetwarzanie materiałów i podstawowe
Wytłaczanie śruby stanowi jeden z najbardziej fundamentalnych i szeroko stosowanych procesów produkcyjnych w branży przetwarzania polimerów. Ta technika ciągłej produkcji umożliwia transformację surowców w gotowe produkty poprzez kontrolowane ogrzewanie, topienie, mieszanie i kształtowanie operacji. Wypłaczarka z pojedynczą śrubą, jako kamień węgielny nowoczesnego przetwarzania tworzyw sztucznych, pokazuje niezwykłą wszechstronność w obsłudze różnych materiałów termoplastycznych przy jednoczesnym zachowaniu precyzyjnej kontroli warunków przetwarzania.
Znaczenie wytłaczania śruby wykracza poza proste przetwarzanie materiału, obejmujące złożone zjawiska obejmujące przenoszenie ciepła, mechanikę płynów i reologię polimerową. Zrozumienie skomplikowanej zależności między geometrią śrub, właściwościami materiału i parametrami przetwarzania stanowi podstawę optymalizacji wydajności produkcji i jakości produktu.
Ta kompleksowa analiza analizuje podstawowe zasady rządzące systemami wytłaczania pojedynczych śrub, ze szczególnym naciskiem na względy projektowe geometryczne i mechanizmy transformacji materialnej.

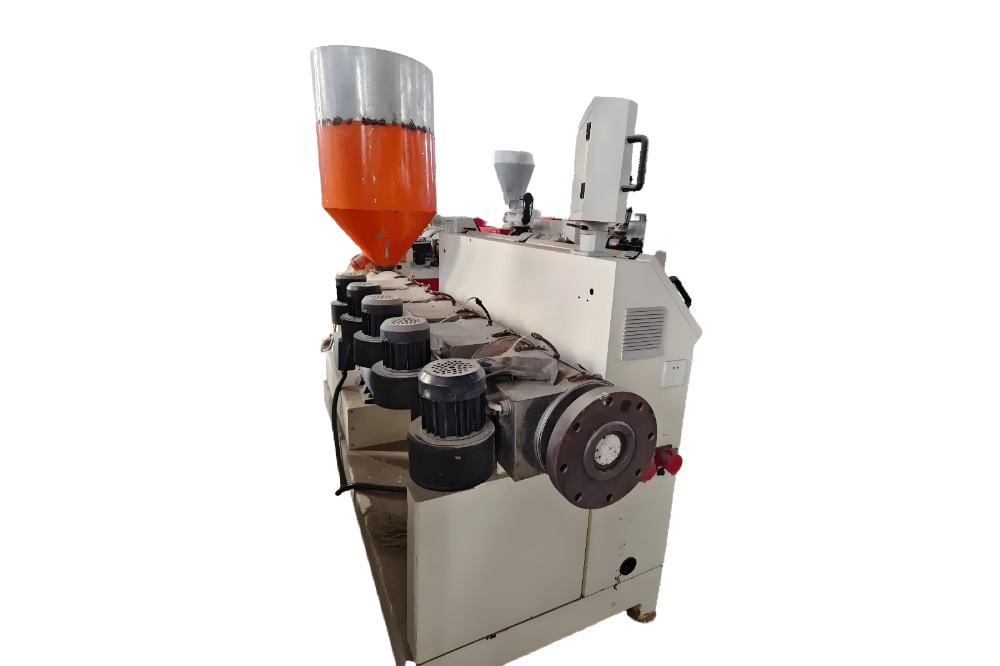

Przegląd wytłaczarki pojedynczej śruby
Wytłaczarka z pojedynczą śrubą pozostaje koniem roboczym w przetwarzaniu polimerów ze względu na jego prostotę, niezawodność i wszechstronność w szerokim zakresie zastosowań, od prostych profili po złożone operacje komplementu.
Powszechnie stosowany w branżach tworzyw sztucznych, przetwarzania żywności i farmaceutycznej
Ciągłe przetwarzanie o spójnej jakości wyjściowej
Struktura geometryczna i segmentacja funkcjonalna
Konwencjonalna geometria pojedynczej śruby, jak pokazano w specyfikacjach technicznych, pokazuje starannie zaprojektowany projekt zoptymalizowany pod kątem progresywnej transformacji materiału. Struktura śruby dzieli się na trzy odrębne strefy funkcjonalne, z których każda obsługuje określone cele w ogólnym procesie wytłaczania śruby.
Strefy funkcjonalne jednej śruby
Śruba jest podzielona na trzy odrębne odcinki, z których każda zaprojektowana do wykonywania określonych funkcji w przekształcaniu surowca w jednorodne stopienie gotowe do kształtowania się przez matrycę.
Sekcja pasz:Solidne przekazywanie i początkowe zagęszczenie
Sekcja kompresji:Rozwój topnienia i ciśnienia
Sekcja pomiarowa:Homogenizacja i pomiar
Kluczowe funkcje
Transport stały materiał z Hopper
Początkowe zagęszczenie materiału
Usuń porywane powietrze
Przygotuj materiał do topnienia
Utrzymuj integralność stanu solidnego
Sekcja paszowa (stała strefa przekazywania)
Sekcja zasilacza reprezentuje początkowy etap procesu wytłaczania śruby, w którym cząstki stałego materiału wchodzą z leja i rozpoczynają podróż w kierunku matrycy. Strefa ta, charakteryzująca się maksymalną głębokością kanału H₁, rozciąga się od lokalizacji lejem do początku sekcji kompresji o długości L₁.
Podstawowa funkcja obejmuje transport stałego materiału, zagęszczenie początkowe i usuwanie powietrza przez odwrotny przepływ z powrotem do leja. Podczas tej fazy cząstki materiału utrzymują swój stan stały, jednocześnie doświadczając stopniowych sił kompresji.
Rozważania projektowe dla sekcji paszowej muszą uwzględniać właściwości materiału, takie jak rozkład wielkości cząstek, gęstość objętościowa i współczynniki tarcia. Właściwy wybór głębokości kanału zapewnia odpowiednie spożycie materiału, jednocześnie zapobiegając pomostowaniu lub przerwaniu przepływu. Długość L₁ zazwyczaj stanowi 40–60% całkowitej długości śruby, zapewniając wystarczający czas przebywania na początkowe warunkowanie materiału.
Sekcja kompresji (strefa topnienia)
Sekcja kompresji stanowi najbardziej krytyczną strefę w procesie wytłaczania śruby, w której materiał ulega przejściu fazowym ze stanu stałego do stopionego. Strefa ta, znajdująca się w pośredniej pozycji między sekcjami zasilającymi i pomiarową, stopniowo zmniejszając głębokość kanału, tworząc niezbędną kompresję do inicjacji topnienia i proste mieszanie dyspersyjne.
W tym rozdziale rozpraszanie energii mechanicznej poprzez odkształcenie ścinające znacząco przyczynia się do ogrzewania materiału, uzupełniając zewnętrzne systemy grzewcze. Rozwój współczynnika kompresji występuje stopniowo wzdłuż długości L₂, zapewniając kontrolowane topnienie bez nadmiernego gromadzenia się ciśnienia lub degradacji termicznej.
Projekt sekcji kompresji wymaga starannego rozważenia właściwości termicznych materiału, temperatur przetwarzania i pożądanych profili topnienia. Nadmierne wskaźniki kompresji mogą prowadzić do przegrzania i degradacji materiałów, podczas gdy niewystarczająca kompresja powoduje niepełne topienie i słabą jakość produktu. Przejście od stałego przekazywania do mechanizmów przekazywania stopu występuje stopniowo w tej strefie.
Kluczowe funkcje
Zainicjuj i kompletne topienie
Rozwijaj presję poprzez kompresję
Zapewnij początkowe miksowanie
Przejście z stałego do stopu
Kontrola wejścia energii termicznej
Kluczowe funkcje
Homogenizuj stopiony materiał
Zapewnij precyzyjną kontrolę przepływu
Generować wymagane ciśnienie
Zapewnij jednolitość temperatury
Zapewnij spójną jakość stopu
Sekcja pomiarowa (strefa przekazywania stopu)
Sekcja pomiaru, reprezentująca końcowy etap procesu wytłaczania śruby, obsługuje w pełni stopiony materiał w stanie lepkim. Strefa ta, charakteryzująca się stałą głębokością kanału H₃ i długości L₃, pełni kluczowe funkcje, w tym mieszanie dystrybucyjne i dyspersyjne, homogenizację oraz precyzyjne dostarczanie materiału do kości przy kontrolowanym ciśnieniu, temperaturze i prędkości przepływu.
W tej sekcji mechanizm wytłaczania śruby działa zgodnie z zasadami przepływu stopu, w którym zachowanie materialne następuje nie - mechanika płynów Newtonian. Spójna geometria kanału zapewnia jednolity rozkład przepływu, zapewniając jednocześnie odpowiednie mieszanie przez kontrolowane pola ścinające.
Długość sekcji pomiarowej zwykle stanowi 20–30% całkowitej długości śruby, co zapewnia wystarczający czas przebywania do całkowitego mieszania, jednocześnie minimalizując ryzyko degradacji termicznej. Głębokość kanału H₃ Wybór wpływa zarówno na wydajność mieszania, jak i wytwarzanie ciśnienia, wymagając optymalizacji w oparciu o określone wymagania dotyczące materiału i produktu.
Analiza współczynnika kompresji
Stosunek kompresji służy jako fundamentalny parametr projektowy w systemach wytłaczania śrub, kwantyfikując redukcję objętościową doświadczoną przez materiały podczas przetwarzania. Ten parametr bezpośrednio wpływa na zachowanie materialne, wydajność przetwarzania i charakterystykę produktu końcowego.
Definicja współczynnika kompresji geometrycznej
Geometryczny współczynnik kompresji ε zapewnia prostą miarę redukcji objętości kanału śrubowego, obliczonego jako stosunek między pierwszą objętością kanału sekcji podawania a objętością kanału ostatniego pomiaru. Zaniedbanie efektów lądowych, związek ten wyraża:
ε=(d - h₁) h₁ / (d - h₃) h₃ (równanie 1-1)
Ten preparat uwzględnia pierścieniowy krzyż - dostępny dla przepływu materiału w każdym miejscu. Współczynnik kompresji bezpośrednio koreluje ze zmianami gęstości materiału podczas przetwarzania, wpływając na rozwój ciśnienia i charakterystykę topnienia w całym procesie wytłaczania śruby.
Praktyczne względy współczynnika kompresji
Typowe współczynniki kompresji dla materiałów termoplastycznych wahają się od 2: 1 do 4: 1, w zależności od właściwości materiału i wymagań przetwarzania. Wyższe współczynniki kompresji odpowiadają materiałom o znacznych zmianach gęstości masowej, podczas gdy niższe stosunki dostosowują materiały wymagające delikatnych warunków przetwarzania.

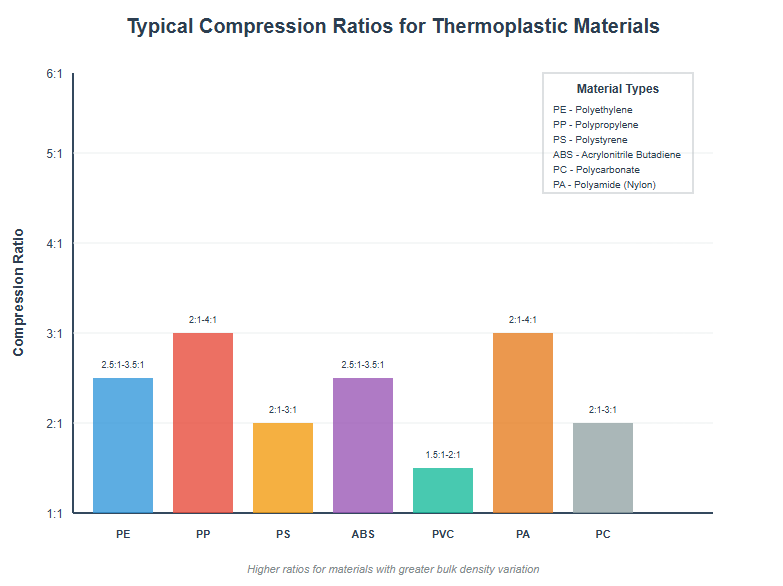

Typowe zakresy współczynników kompresji dla różnych typów polimerów
Materiał - specyficzne wytyczne współczynnika kompresji
| Typ materiału | Zalecany współczynnik kompresji | Racjonalne uzasadnienie |
|---|---|---|
| Low - polietylen gęstości (LDPE) | 2.5:1 - 3.0:1 | Umiarkowana zmiana gęstości podczas topnienia |
| Wysoki - polietylen gęstości (hdpe) | 3.0:1 - 4.0:1 | Znaczny wzrost gęstości po stopieniu |
| Polipropylen (pp) | 3.0:1 - 3.5:1 | Struktura krystaliczna wymaga wyższej kompresji |
| Polistyren (PS) | 2.0:1 - 2.5:1 | Amorficzne z niższą zmianą gęstości |
| PCV (sztywny) | 1.6:1 - 2.0:1 | Ciepło - Wymaga delikatnego przetwarzania |
Helikalna geometria i rozważania dotyczące wysokości
Konfiguracja spiralna stanowi definiującą charakterystykę systemów wytłaczania śrub, umożliwiając ciągły transport materiału, zapewniając jednocześnie możliwości mieszania i ogrzewania. Geometria helisy, charakteryzująca się kątem skoku i helisy φ, znacząco wpływa na wzorce przepływu materiału, rozkład czasu przebywania i wydajność mieszania.
Zasady projektowania wysokości
Skok śruby, zdefiniowany jako odległość osiowa przebywająca podczas jednej kompletnej rewolucji śruby, zwykle równa się jednej średnicy do produkcji wygody i optymalnego przenoszenia materiału. Niniejsza standaryzacja, reprezentowana jako S =, zapewnia spójne szybkości rozwoju materiału przy jednoczesnym zachowaniu rozsądnych kąty helisy na całej długości śruby.
Stała konstrukcja skoku upraszcza procesy produkcyjne, zapewniając jednocześnie przewidywalne charakterystykę przepływu materiału. Zmienne konfiguracje skoku mogą oferować zalety w określonych aplikacjach, ale zwiększać złożoność produkcji i koszt.
Odmiany i zastosowania tonu
Stały skok: najczęstsze projekty, zastosowania ogólnego celu
Zmniejszenie tonu: zwiększa kompresję, przydatne dla trudnych - do - Materiały do stopu
Zwiększenie wysokości: Zmniejsza ścinanie, odpowiedni do ciepła - Materiały wrażliwe
Obliczenia kątowe helisy
Kąt helisy φ zmienia się promieniowo w całym kanale śrubowym, a kąt helisy o średnicy zewnętrznej służy jako standardowe odniesienie. W przypadku stałego skoku równego średnicy kąt helisy zewnętrznej oblicza się jako:
φ=arctan (s/πd)=arctan (d/πd)=arctan (1/π)=17.657 stopień (równanie 1-2)
Ten stosunkowo płytki kąt helisy zapewnia wydajny transport materiału przy jednoczesnym zachowaniu rozsądnych tolerancji produkcyjnych. Poręczne kąty zmniejszyłyby wydajność przenoszenia osiowego, podczas gdy płytsze kąty mogą zagrozić skuteczności mieszania.
Wpływ kąta helisy na wydajność śruby
High Helix Angle (>20 stopni)
• Wyższa wskaźnik przekazywania
• Niższe wytwarzanie ciśnienia
• Zmniejszona intensywność ścinania
• Krótszy czas przebywania
• Lepiej na ciepło - Wrażliwe materiały
Standardowy kąt helisy (17-18 stopni)
• Zrównoważona szybkość przekazywania
• Dobre wytwarzanie ciśnienia
• Umiarkowana intensywność ścinania
• Zrównoważony czas przebywania
• Wszechstronny dla większości materiałów
Niski kąt helisy (<15°)
• Niższa szybkość przenoszenia
• Generowanie wyższego ciśnienia
• Zwiększona intensywność ścinania
• dłuższy czas przebywania
• Lepiej do mieszania aplikacji
Parametry standaryzacji i projektowania
Wysiłki standaryzacyjne w branży ustanowiły kompleksowe wytyczne dotyczące projektowania i specyfikacji sprzętu do wytłaczania śrub. Standardy te zapewniają kompatybilność, ułatwiają wybór sprzętu i promują wydajność produkcji w różnych zastosowaniach i rodzajach materiałów.
Standardowe specyfikacje parametrów
Normy krajowe, takie jak JB/T 8061 - 1996, zdefiniuj parametry kluczowe, w tym średnicę śruby D, długość - Współczynnik L/D, maksymalna prędkość obrotowa, pojemność produkcyjna, wymagania mocy silnika, liczby stref ogrzewania, specyfikacje mocy ogrzewania i wymiary wysokości środkowej.
Kluczowe parametry geometryczne
Średnica śruby (d) 10 mm - 600 mm+
Długość - do - stosunek średnicy (l/d) 10: 1 - 40: 1
Głębokość kanału (sekcja podawania, h₁) 0.1d - 0.15 d
Głębokość kanału (sekcja pomiarowa, h₃) 0.03d - 0.08 d
Szerokość lotu 0.1d - 0.12 d
Parametry operacyjne
Zakres prędkości śruby 10 - 1000 obrpm
Zakres temperatur roboczy 100 stopnia - 400
Pojemność ciśnienia do 200 MPa
Strefy grzewcze 3 - 10+
Zakres mocy silnika 0,5 kW - 500 KW+
Strategie optymalizacji wydajności
Nowoczesna optymalizacja systemu wytłaczania śrub obejmuje kompleksowe uwzględnienie parametrów geometrycznych, warunków pracy i właściwości materiału. Zaawansowane metodologie projektowania wykorzystują obliczeniową dynamikę płynów, analizę elementów skończonych i walidację eksperymentalną w celu uzyskania optymalnych charakterystyk wydajności.
Kluczowe strategie optymalizacji
Profilowanie głębokości kanału do kontrolowanej kompresji i mieszania
Optymalizacja prześwitu w celu kontroli przepływu upływu
Wybór obróbki powierzchni dla zwiększonego przepływu materiału i odporności na zużycie
Integracja systemu grzewczego dla precyzyjnej kontroli temperatury
Wdrażanie systemu monitorowania w celu zapewnienia jakości procesu
Zaawansowane względy projektowe
Współczesna technologia wytłaczania śrub obejmuje zaawansowane cechy projektowe dotyczące określonych wyzwań przetwarzania i wymagań wydajności. Te innowacje zwiększają możliwości przetwarzania, poprawiają jakość produktu i rozszerzają wszechstronność sprzętu w różnych zastosowaniach.
Specjalistyczne konfiguracje śrub
Zaawansowane projekty śrub mogą zawierać sekcje barierowe, elementy miksujące lub konfiguracje o zmiennej skoku w celu zaspokojenia określonych potrzeb przetwarzania. Śruby barierowe poprawiają wydajność topnienia poprzez oddzielenie stałych i stopionej fazy.
Monitorowanie i kontrola procesu
Nowoczesne systemy integrują wyrafinowane technologie monitorowania umożliwiające optymalizację procesu czasowego -. Monitorowanie temperatury, wykrywanie ciśnienia, pomiar momentu obrotowego i ocena jakości produktu zapewniają kompleksową widoczność.
Przyszłe zmiany
Pojawiające się zastosowania w zaawansowanym przetwarzaniu materiałów, produkcji addytywnej i zrównoważonej produkcji napędzają dalsze innowacje w zakresie projektowania i rozwoju procesów.
Mechanizmy transformacji materialnej
Proces wytłaczania śruby obejmuje złożone mechanizmy transformacji materiału obejmujące zmiany stanu fizycznego, kondycjonowanie termiczne i pracę mechaniczną. Zrozumienie tych mechanizmów umożliwia optymalizację procesu i kontrolę jakości w całej sekwencji produkcyjnej.
Przetwarzanie stanu solidnego
Początkowe przetwarzanie materiału występuje w stanie stałym, w którym cząstki mają zagęszczenie, usuwanie powietrza i początkowe kondycjonowanie termiczne. Materiał utrzymuje pierwotną strukturę fizyczną, jednocześnie podlegając zmianom gęstości i wstępnym ogrzewaniu. Siły tarcia między cząsteczkami a powierzchniami sprzętu stanowią podstawowy mechanizm jazdy dla rozwoju materiału.
Zjawiska przejścia fazowego
Przejście ze stanu stałego do stopionego stanowi najważniejszy aspekt przetwarzania wytłaczania śrub. Ta transformacja obejmuje złożone mechanizmy przenoszenia ciepła, w tym przewodzenie z ogrzewanych powierzchni lufy, konwekcję w warstwach materiału i lepkie ogrzewanie z pracy mechanicznej. Przejście fazowe występuje stopniowo w całej sekcji kompresji, wymagając starannej kontroli w celu zapobiegania degradacji termicznej.
Charakterystyka przetwarzania stopu
Przetwarzanie materiału stopionego obejmuje zachowanie płynów non -, w którym lepkość zależy od szybkości ścinania, temperatury i czasu. System wytłaczania śrub musi uwzględniać te cechy reologiczne przy jednoczesnym zachowaniu stałych prędkości przepływu i jakości mieszania. Wytwarzanie ciśnienia, kontrola temperatury i rozkład czasu przebywania stają się kluczowymi czynnikami w tej fazie przetwarzania.
Zachowanie materialne podczas procesu wytłaczania
| Etap procesu | Stan materialny | Kluczowe mechanizmy | Czynniki kontrolne |
|---|---|---|---|
| Sekcja paszowa | Cząstki stałe/granulki | Przekazanie tarcia Zagęszczenie Usuwanie powietrza |
Projekt leja Głębokość kanału śrubowego Współczynniki tarcia Prędkość śruby |
| Sekcja kompresji | Solid - do - Melt Transition | Topienie Lepkie ogrzewanie Rozwój ciśnienia Wstępne mieszanie |
Współczynnik kompresji Temperatura lufy Prędkość śruby Materiał właściwości termiczne |
| Sekcja pomiarowa | Stopiony polimer | Topienie przekazujące Homogenizacja Wytwarzanie ciśnienia Mieszanie dystrybucyjne |
Geometria kanału Szybkość ścinania Stopić lepkość Czas przebywania |
Technologia wytłaczania pojedynczej śruby reprezentuje dojrzały, ale stale rozwijający się proces produkcyjny niezbędny do nowoczesnych operacji przetwarzania polimerów. Kompleksowe zrozumienie zasad projektowania geometrycznego, mechanizmów transformacji materialnej i strategii optymalizacji procesów umożliwia inżynierom opracowanie wydajnych, niezawodnych i wszechstronnych systemów przetwarzania.
Systematyczne podejście do projektowania systemu wytłaczania śrub, zawierające znormalizowane parametry, sprawdzone relacje geometryczne i zaawansowane możliwości monitorowania, zapewnia stałą jakość produktu przy jednoczesnym maksymalizacji wydajności produkcji. Ponieważ wymagania materialne stają się coraz bardziej wyrafinowane, a obawy dotyczące zrównoważonego rozwoju zyskują na znaczeniu, podstawowe zasady przedstawione w tej analizie stanowią podstawę dalszego postępu technologicznego w zastosowaniach wytłaczania śrub.
Integracja obliczeniowych narzędzi projektowych, zaawansowanych materiałów i inteligentnych systemów sterowania obiecuje dalszą poprawę technologii wytłaczania śrub, rozszerzając jej zastosowania, jednocześnie zwiększając charakterystykę wydajności. To kompleksowe zrozumienie podstaw wytłaczania pojedynczych śrub służy jako podstawa do rozwiązywania aktualnych wyzwań i rozwijania przyszłych innowacji w technologii przetwarzania polimerów.
